Pump station SolarX SX-HE20PWM
Specify the price at the manager
12 місяців
в Україні
поставка
підтримка

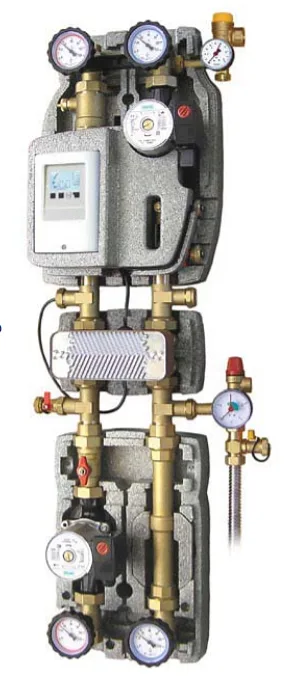

A pumping station with a plate heat exchanger that divides the solar loop into a primary loop - with antifreeze, and a secondary loop - with water. Each loop is equipped with an electronic circulation pump, safety devices, flow meters, and shut-off valves. The entire assembly is mounted on a frame and enclosed in an EPP thermal insulation casing.
S1: Collector temperature sensor
S2: Heat storage tank temperature sensor
S3: Temperature sensor on the collector loop supply
R1: Secondary loop circulation pump with frequency speed control
R2: Primary loop circulation pump
E: Plate heat exchanger
Delivery «New Mail»
On average, delivery takes 1-2 days. If necessary, our managers can tell you the exact date and cost of delivery. This delivery method is suitable for people who want to quickly receive their order.
Delivery «New Mail» courier delivery
On average, delivery takes 1-2 days.
Pickup from the office
You can pick up an order from our office in the city of Kiev: st. Liteiny 7. Schedule: Mon – Fri from 9:00 to 18:00.
| Model | SX-HE20PWM |
Характеристики насосной группы | |
мощность |
10 кВт |
Площадь поверхности коллектора |
до 20 м² |
Количество пластин теплообменника |
26 |
расходомер |
8-28 л / мин |
Расход в контуре коллектора |
до 15 л / мин |
Падение напора в насосной группе (первичный контур) |
в 0,4 м H2O |
Падение напора в теплообменнике |
к 0,12м H2O |
Тип циркуляционного насоса (первичный / вторичный контур). Номинальный напор в метрах |
7/4 |
Остаточной напор в первичном контуре в метрах |
4,7 |
Максимальное давление в контуре теплоаккумулятора |
4 Бар |
Максимальное давление в контуре солнца |
6 Бар |
диаметры соединений |
1 "/ R1 |
характеристики контроллера | |
| Type | Контроллер для управления солнечной системой |
функционал |
|
